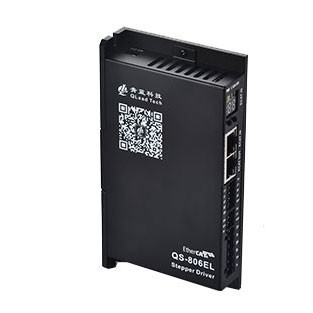

EtherCAT总线步进驱动器
工作电压24-80VDC
智能调节负载电流，最大电流6A
低噪声，低振动，平稳性好
支持1000线编码器输入
基于100BASE-TX以太网传输标准
双口RJ45连接器，方便组网连接
5路隔离输入，2路隔离输出
过流，过压，欠压，跟踪误差超差等保护功能
3位LED显示，2个按键输入
QS-806EL是在高性能闭环数字步进驱动器基础上增加了EtherCAT总线通讯功能的一款高性能步进驱动器。
基于EtherCAT从站技术，实现步进系统的实时控制与实时数据传输，通讯传输速率高达100Mbps。
出厂默认适配57mm开环电机，可以通过软件调整相关参数，以适配42mm,57mm,60mm,86mm开环/闭环电机。
适用领域
适合各种中小型自动化设备和仪器，例如：雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、
自动装配设备等。在用户期望低噪声、高速度的设备应用中效果极佳。

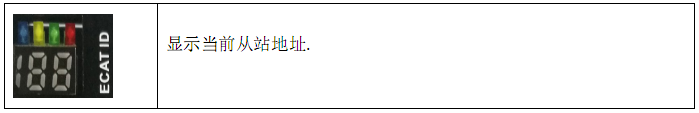

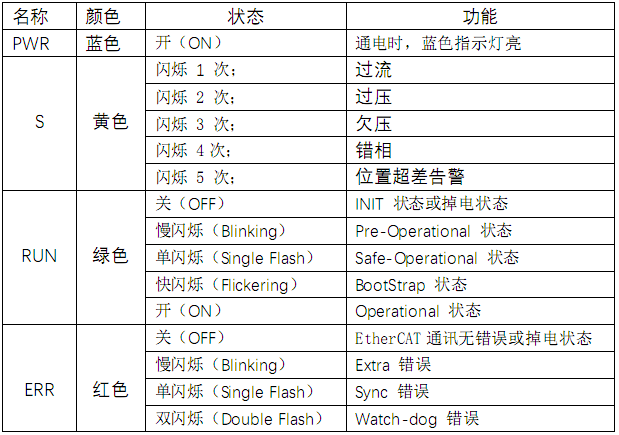

数码管及指示灯说明

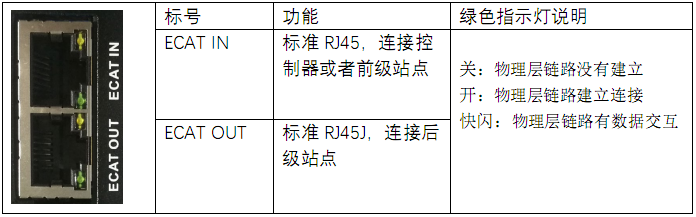

通讯口定义
控制输入输出端子定义
编码器端子定义

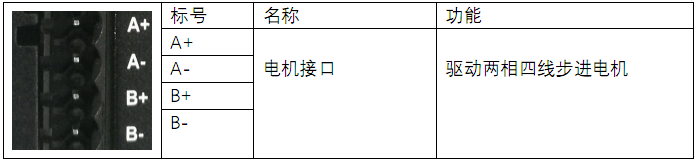

电机驱动输出端子定义
电源输入端子定义
电气参数
EtherCAT通信参数
环境参数
安装尺寸
